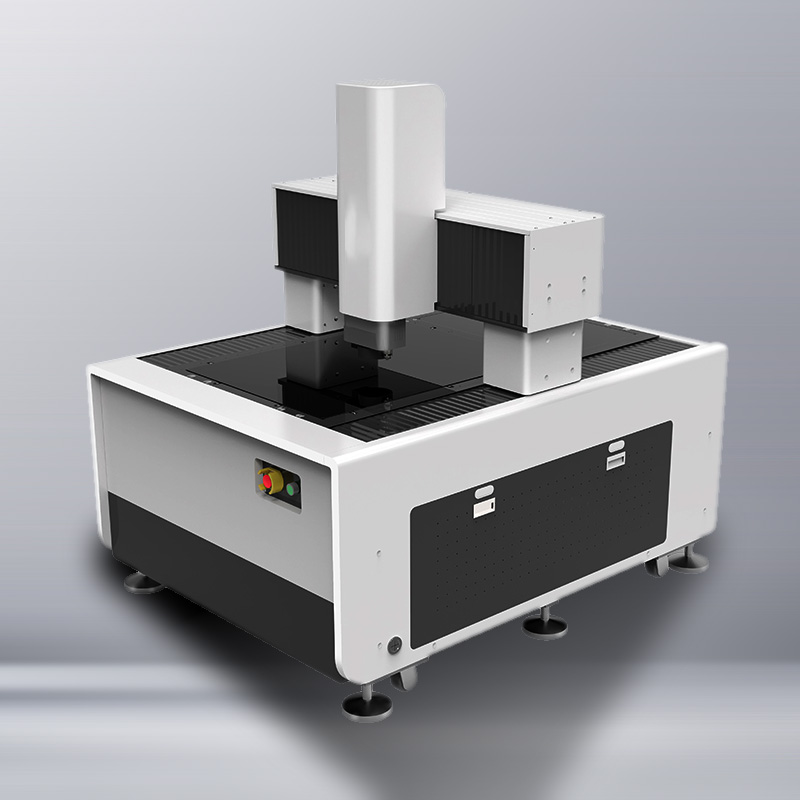

采用分辨率高达0.0001mm的精密贴片光栅尺作为测量基准；配合P级高精度导轨与研磨级丝杆，确保了平台移动的极致平稳与精准；松下伺服电机的强劲动力与精准控制，进一步提升了测量效率与重复性。
测量系统方面，配备了weimi20 1/3寸彩色高分辨率摄像机（可选配），结合0.7-4.5X变焦物镜，实现30-225X的视频放大倍率，清晰捕捉工件特征。LED表面光及下光源提供充足且可调的照明，适应不同材质和测量需求。
| 参数 | ||
| 型号 | M542 | |
| 外型尺寸 L*W*H（mm） | 1150*910*1920 | |
| 测量范围（mm） | Y | 500 |
| X | 400 | |
| Z | 200 | |
| 工作台（mm） | 工作台面 | 660*560 |
| 玻璃尺寸 | 560*460 | |
| 承重kg | 50 | |
| 总重量（kg） | 800 | |
| 影像测量及测量系统 | CCD | weimi20 1/3寸彩色高分辨率摄像机 520TV线（可选配） |
| 变焦物镜 | 0.7-4.5X | |
| 视频放大倍率 | 30-225X | |
| 物方视场 | 10.6-1.6mm | |
| 工作距离 | 90mm | |
| 线性精度（um） | X/Y精度≤3+L/200 Z精度≤5+L/50("L"指被测物体长度，单位mm) | |
| 重复精度（mm） | ≤0.003 | |
| 定位精度（mm） | 0.001 | |
| 照明 | LED表面光及下光源，亮度可调 | |
| 温湿度 | 温度范围：15-30°C，相对温度：20-80%（非冷凝） | |
| 电源 | 220V±10%（AC） 50HZ | |
| 机器功率（w） | 1500 | |
